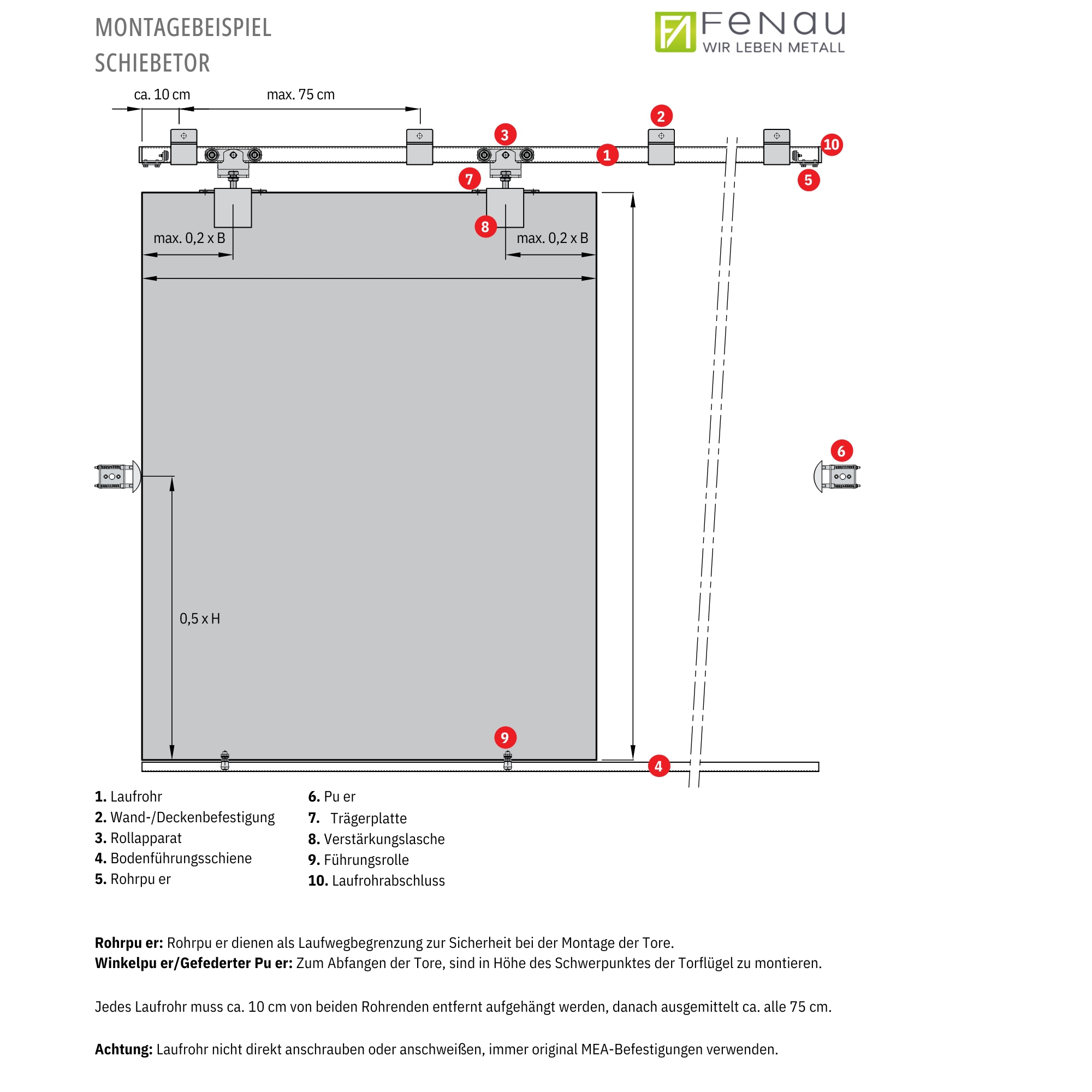

Rör storlek 0, längd 6000 mm, galvaniserat MEA 11330405

Dubbelrulle storlek 0 av stål S235JR, galvaniskt förzinkad Mått b1: 16 mm Mått b2: 16 mm Mått d: 22 mm Gänga: M 10 Mått h: 47–61 mm Mått l: 102 mm Mått h = min./max. från rullens underkant till portens överkant

Takfäste storlek 0 av stål S235JR, galvaniskt förzinkat Mått a: 55 mm Mått a1: 71 mm Mått b: 38 mm Mått b1: 92 mm Mått d: 9 mm Mått d1: 5 mm Mått h: 41 mm Mått l: 40 mm Mått l1: 40 mm Mått s: 3 mm Mått s1: 3 mm

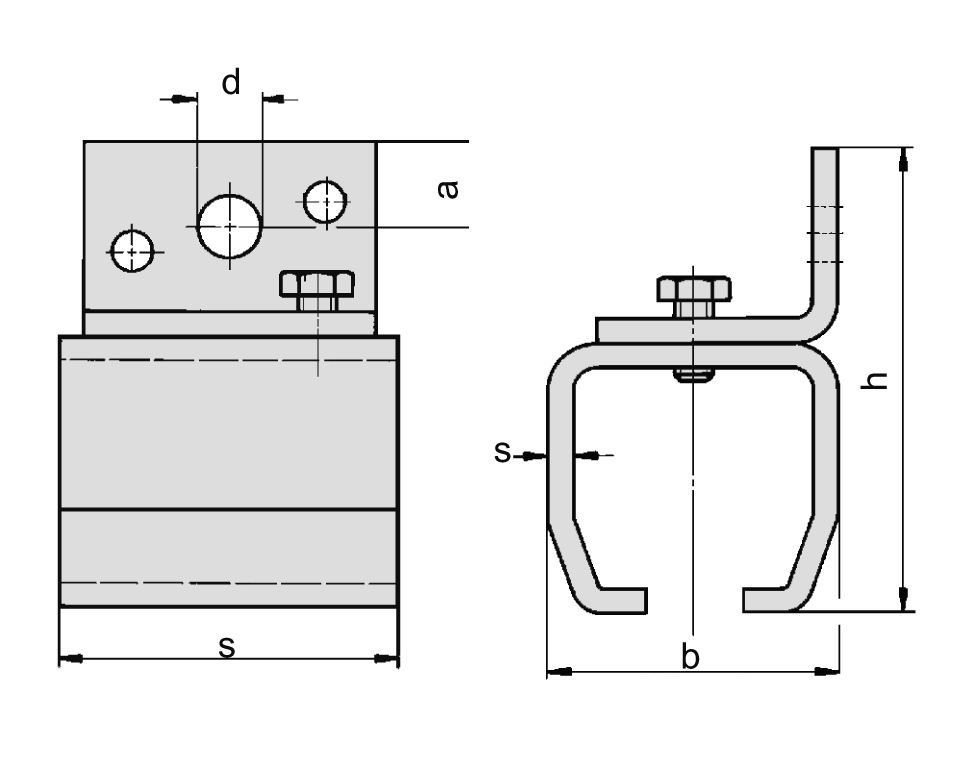

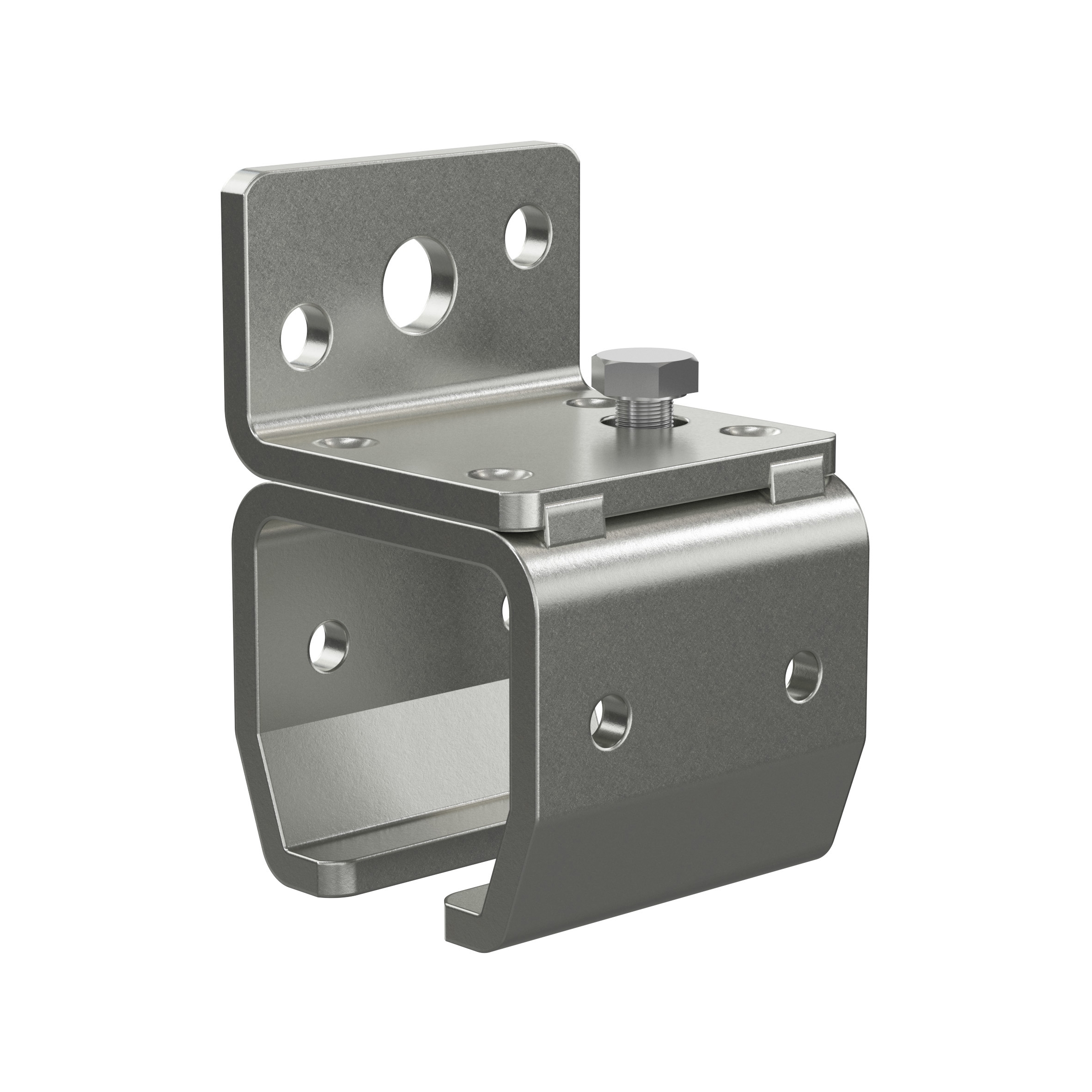

Väggfäste storlek 0 av stål S235JR, galvaniskt förzinkat Mått a: 10 mm Mått b: 38 mm Mått b1: 39 mm Mått b2: 20 mm Mått d: 9 mm Mått d1: 5 mm Mått h: 63 mm Mått l: 40 mm Mått s: 3 mm

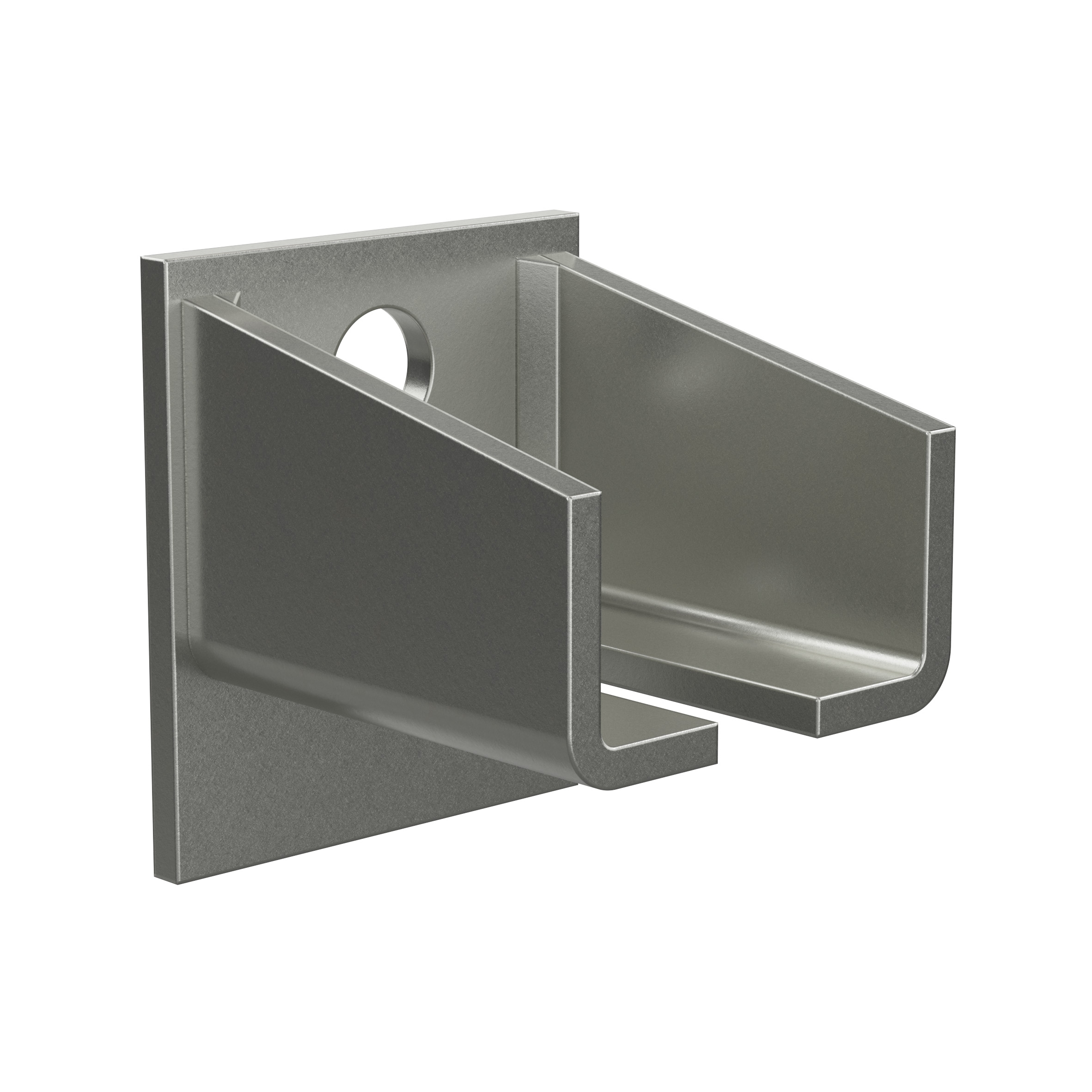

Enkelkonsol storlek 0 för en skenlinje av stål S235JR, galvaniskt förzinkat Längd l: 53 mm Tappens diameter b: 60 mm Mått a: 15 mm Mått d: 13 mm Mått f max: 43 mm Mått v: 20–45 mm Mått h: 50 mm

Muff storlek 0, höjd-/sidjustering MEA 10335505 Av stål S235JR, galvaniskt förzinkat Mått b: 38 mm Gänga: M10 Mått h: 98 mm Mått h1: 38 mm Mått l: 40 mm Mått s: 3 mm

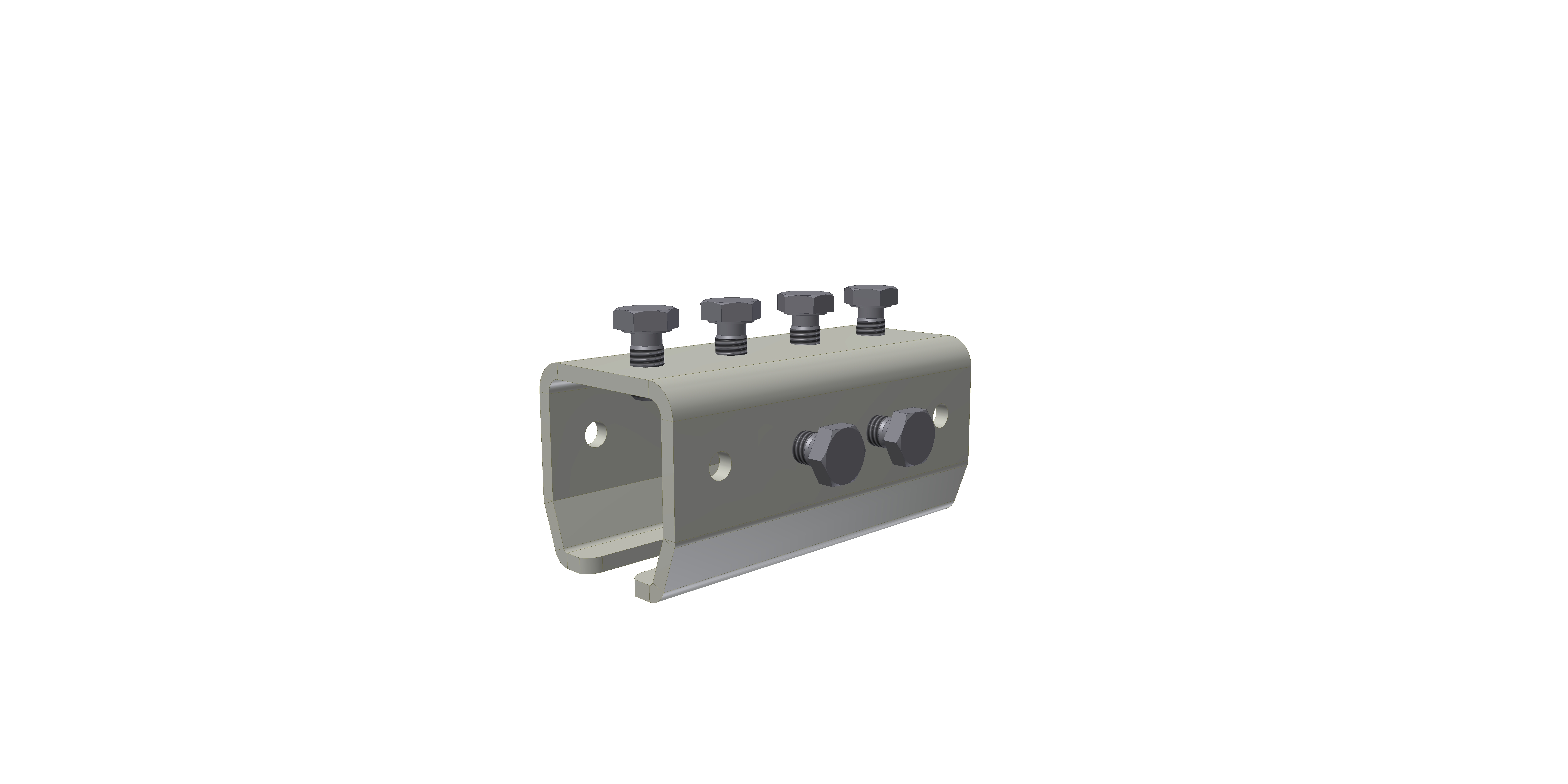

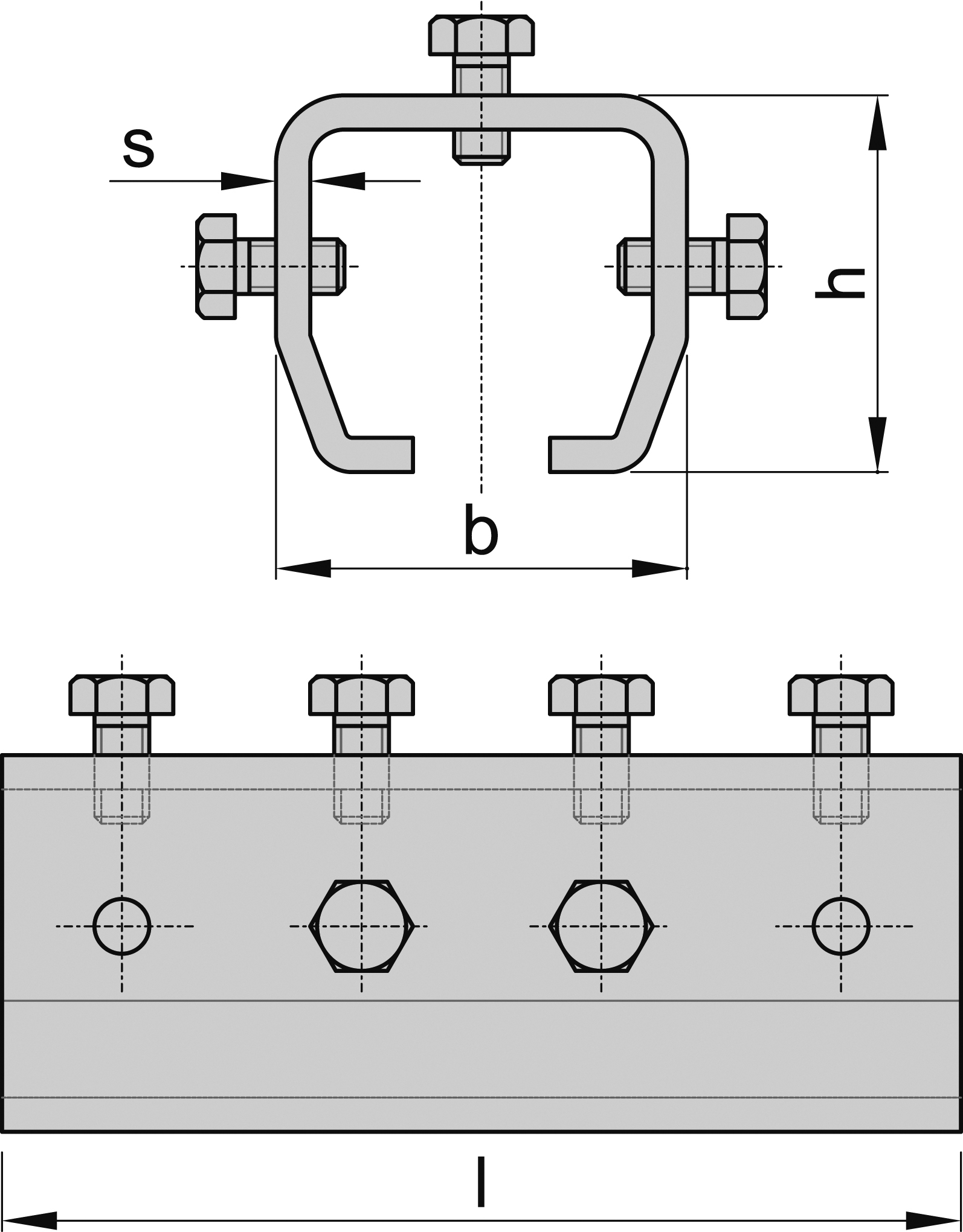

Kopplingsmuff storlek 0 av stål S235JR, galvaniskt förzinkad Mått b: 38 mm Mått h: 38 mm Mått l: 80 mm Mått s: 3 mm

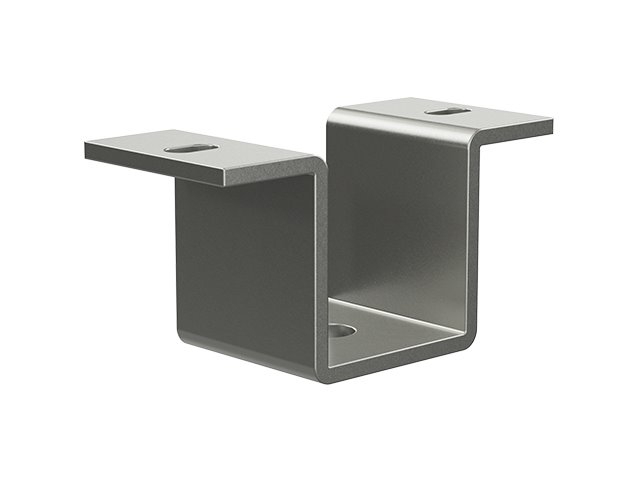

Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Die Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10335801 ProduktartDeckenkonsole einfach MEA-GrößeNr. 0 Breite40 mm Höhe48 mm Länge102 mm Material-/Wandstärke3 mm Bohrung Ø13 mm WerkstoffStahl Oberflächegalvanisch verzinkt Gewicht je Stück0,20 kg Weitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang 1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7 Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
