Beslag för lyftport för fastsättning på murade stolpar

Beslagssats för lyftgrindar med stigande band (montering på murade stolpar)

Hantera uppförsbackar med lätthet!
Har du en uppfart med lutning eller stigning och din svänggrind släpar på marken när den öppnas? Vi på FeNau har den perfekta lösningen: Vårt högkvalitativa, robusta lyftbeslag ser till att portbladet automatiskt lyfts vid öppning och följer lutningen på din tomt. Perfekt för direkt montering på murade eller massiva stolpar.

Maximal flexibilitet och bärkraft
Denna genomtänkta beslagssats är ett riktigt kraftpaket och perfekt anpassad för tunga portar. Den klarar utan problem portblad med en vikt på upp till 200 kg (vid en portbredd på 2,5 meter). Tack vare den smarta konstruktionen kan lutningen justeras individuellt i fyra steg, så att du får exakt den vinkel som din uppfart kräver.

Dina fördelar i korthet:

• Universellt användbar: Kan användas för både vänster- och högerhängda portar enligt DIN-standarden.
• Stor öppningsvinkel: Passar utan problem även för portöppningar på mer än 90°.
• Enorm belastningskapacitet: En imponerande bärkraft på 200 kg per portblad (vid en maximal portbredd på 2,5 m).
• Precis justerbar: Konstruerad för lutningar upp till 7° – finjusterbar i 4 olika steg (optimalt vid ett kulavstånd på 800 mm).
• Automatiseringsvänlig: Fullt lämplig för drift med elektriska portmotorer.

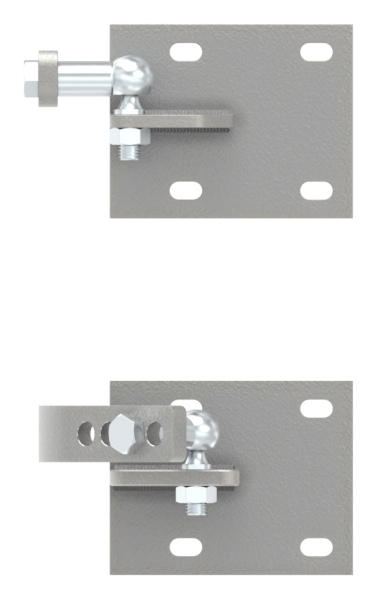

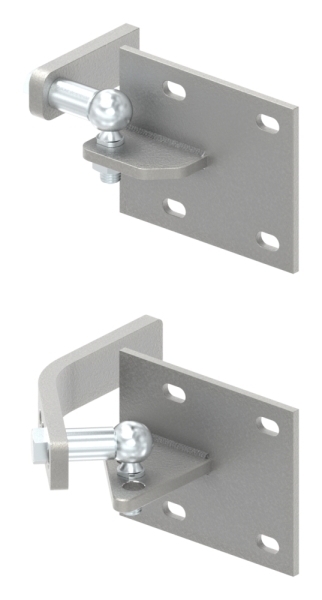

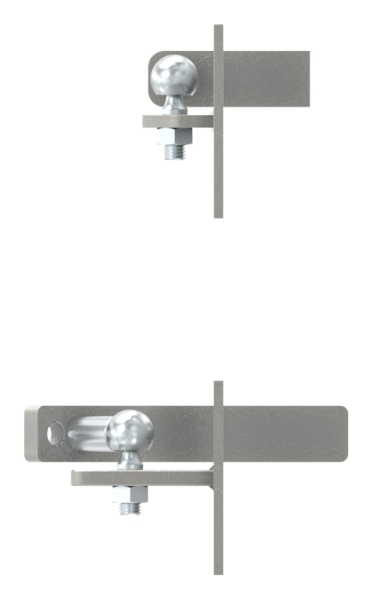

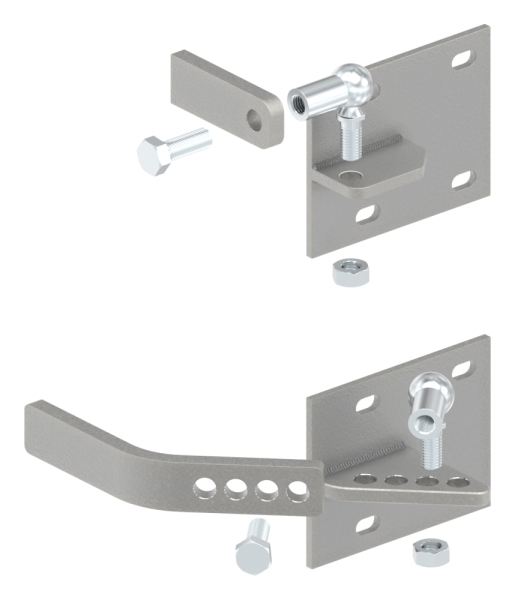

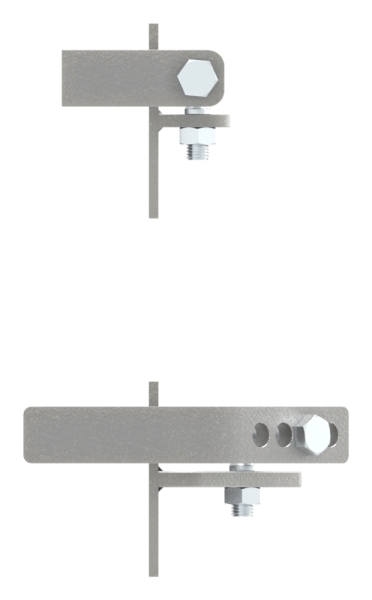

Leveransomfattning (1 sats, komplett för 1 portblad):

För att göra monteringen så enkel som möjligt levererar vi ett komplett set:

• 2 st svetsband (1 st för övre delen, 1 st för nedre delen)
• 2x svetsplatta (1x för övre delen, 1x för nedre delen)
• 2x kulvinkelkopplingar (redan smorda och högkvalitativt förzinkade för optimalt korrosionsskydd)

Guide: Vad innebär en lutning på 7° i centimeter (cm)?

Det är ofta svårt att föreställa sig en vinkel på 7 grader i praktiken. Den faktiska höjdskillnaden i centimeter beror alltid på längden respektive bredden på din portflügel. Ju bredare porten är, desto högre lyfts portens ände vid samma vinkel.

För att beräkna höjdskillnaden vid portens yttersta ände vid maximal inställning (7°) använder man en enkel trigonometrisk formel. För att bespara dig beräkningarna har vi redan gjort det åt dig.

Här är praktiska riktvärden för din planering:

• Vid en portflügel som är 1,00 meter bred: lyfts porten i änden ca 12,2 cm.
• Vid en 1,50 meter bred portflügel: lyfts porten vid änden ca 18,3 cm.
• Vid en portbladbredd på 2,00 meter: lyfts porten i änden ca 24,4 cm.
• Vid den maximalt rekommenderade bredden för beslaget på 2,50 meter: lyfts porten i änden hela 30,5 cm.

Sammanfattningsvis: Per meter portbredd övervinner porten vid den maximala inställningen på 7° en lutning på drygt 12 centimeter. Eftersom FeNau-beslaget är justerbart i fyra steg kan du vid monteringen även minska denna lutning till lägre värden (t.ex. för mildare sluttningar) och anpassa den exakt efter förhållandena på din tomt.
